Блок служебной информации 1 - System Information Block 1 (SIB1)

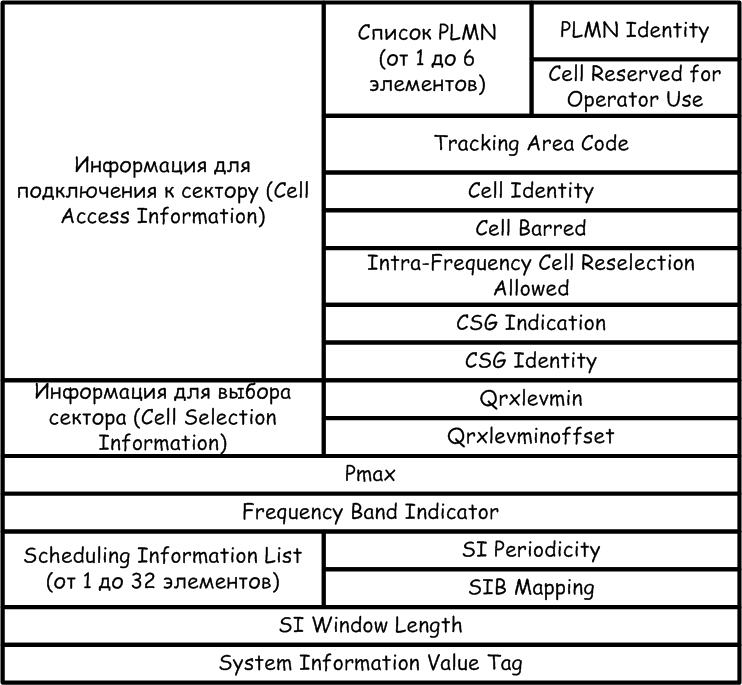

System Information Block 1 (SIB1) является вторым блоком системной информации, который должна принять мобильная станция, чтобы подключиться к LTE сети. Данный блок передается по физическому каналу PDSCH (Physical Downlink Shared Channel) каждые 20 мс, то есть SIB1 передается в каждом втором кадре (фрейме). Говоря более точно, блок системной информации SIB1 передается в каждом кадре, номер которого кратен 8. После чего, следует три повторные передачи SIB1 в кадрах, номера которых кратны двум. Ниже приводится список элементов, которые содержит блок системной информации SIB1.



Рассмотрим каждый элемент подробнее.

• Список PLMN (Public Land Mobile Network) Identity может содержать до шести элементов (таким образом один сектор может относиться сразу к нескольким сетям). PLMN является идентификатором сети и состоит из кода страны и кода мобильной сети (подробнее об PLMN можно почитать в статье об идентификаторах). Первый PLMN в списке называется Primary PLMN.
  Флаг "Cell Reserved for Operator Use" присутствует для каждого указанного PLMN и сообщает о том, зарезервирован или нет данный сектор для нужд оператора связи.
• Tracking Area Code (TAC) - идентификатор зоны отслеживания, который может принимать значения от 0 до 65536. Данный идентификатор относится ко всем PLMN, которые перечислены в предыдущем списке.
• Cell Identity - идентификатор сектора (соты). Длина данного идентификатора составляет 28 бит. При этом, данный идентификатор содержит в себе идентификатор базовой станции (eNB), который имеет длину от 20 до 28 бит. Таким образом на одной базовой станции может быть размещено от 1 до 256 секторов. Идентификатор сектора относится ко всем PLMN, указанным в первом списке. Идентификатор сектора может быть соединен с PLMN, чтобы образовать глобальный уникальный идентификатор сектора.
• Флаг Cell Barred сообщает мобильным станциям разрешено или запрещено выбирать данный сектор (процедура cell reselect), когда они находятся в состоянии Idle Mode.
• Флаг Intra-Frequency Cell Reselection сообщает мобильным станциям разрешено или запрещено им выбирать другие сектора (процедура cell reselect), функционирующие в том же частотном диапазоне, что и текущий сектор, когда флаг "Cell Barred" выставлен.
• Поле Closed Subscriber Group (CSG), выставленное в 1, сообщает о том, что доступ к данному сектору разрешен только для мобильных станций, чей идентификатор CSG совпадает со значением Closed Subscriber Group, указанным в следующем поле.
• Требование к минимальному уровню радиосигнала (по сути к значению RSRP - Reference Signal Received Power), при котором разрешается выбрать текущий сектор для подключения, задается с помощью поля Qrxlevmin. Мобильная станция передаваемое значение Qrxlevmin умножает на 2 и прибавляет 1.
• Поле Qrxlevminoffset определяет значение, которое вычитается из Qrxlevmin во время периодической процедуры поиска сектора, который относится к более приоритетной сети (PLMN). Фактическое значение, которое вычитается из Qrxlevmin, получается умножением Qrxlevminoffset на 2.
• Поле Pmax определяет максимальную разрешенную мощность передачи в восходящем канале. Этот параметр также может влиять на процедуру выбора сектора в том случае, если максимальная мощность мобильной станции меньше, чем разрешенная максимальная мощность передачи в восходящем канале для текущего сектора.
• Так как существует несколько пересекающихся частотных диапазонов для нисходящего канала, однозначно определить какой из них используется, просто приняв нисходящий канал, невозможно. Поэтому в поле Frequency Band Indicator передается идентификатор используемого частотного диапазона.
• Также блок системной информации SIB1 содержит расписание передач для блоков системной информации от 2 по 16. Расписание передач задается двумя параметрами: System Information Periodicity и System Information Window. Периодичность (System Information Periodicity) задается для каждой группы блоков системной информации своя. А окно передачи (System Information Window) задается общим для всех блоков системной информации.
• Флаг System Information Value Tag выставляется в том случае, если в каком-то из блоков системной информации со 2 по 16 произошли изменения, и мобильным станциям надо надо обновить информацию.
