Идентификаторы UE в LTE
Все идентификаторы мобильных устройств (далее UE), используемые в сети LTE, можно разбить на две категории. К первой категории относятся идентификаторы, которые используются только в сети радиодоступа. Ко второй - идентификаторы, которые используются и в опорной сети оператора. Рассмотрим первую категорию идентификаторов.
Идентификаторы UE в сети радиодоступа (RNTI)

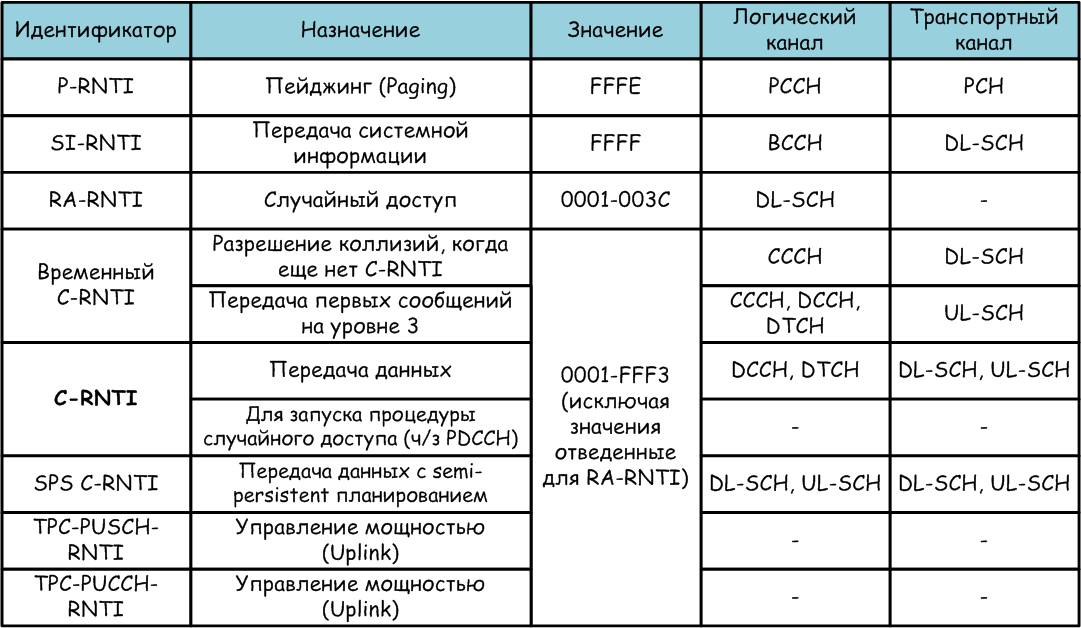

Существует множество идентификаторов UE, которые используются непосредственно в сети радиодоступа. Такие идентификаторы называются RNTI (Radio Network Temporary Identifiers). Длина каждого RNTI идентификатора составляет 16 бит. Ниже в таблице приводится их список, назначение, диапазон значений, а также списки логических и транспортных каналов, к которым они относятся.
Рассмотрим каждый из RNTI идентификаторов чуть более подробно.
P-RNTI
Идентификатор P-RNTI (Paging RNTI) используется во время процедур пейджинга. При приеме DCI (Downlink Control Information) мобильная станция проверяет прикрепленные CRC биты. И если эти биты заскремблированы с помощью P-CRNTI, то этот DCI предназначен для данной мобильной станции и содержит инормацию о том, где ей в канале PDSCH передаются данные (пейджинговые сообщения).SI-RNTI
Идентификатор SI-RNTI (System Information RNTI) используется для приема системной информации, которая передается в SIB (System Information Blocks). Так же, как и в случае с передачей пейджинговых сообщений, мобильная станция при приеме DCI проверяет заскремблирована CRC соответствующим идентификатором или нет (в данном случае SI-RNTI).RA-RNTI
Идентификатор RA-RNTI (Random Access RNTI) используется во время выполнения процедуры случайного доступа. А именно, при получении ответа от базовой станции на передачу специальной преамбулы мобильной станцией. В стандарте определено строгое соответствие между значением RA-RNTI и частотно-временным ресурсом, в котором мобильная станция осуществляла передачу преамбулы.Временный C-RNTI
Временный идентификатор C-RNTI используется в рамках процедуры разрешения коллизий при множественном доступе, когда постоянный C-RNTI еще не доступен. После отправки начального сообщения третьего уровня (RRC Connection Request), мобильная станция использует этот идентификатор, чтобы обнаружить ответ. Значение временного идентификатора C-RNTI передается в ответном сообщении на преамбулу случайного доступа (Random Access Response). После того, как разрешение коллизии и процедура множественного доступа удачно завершены, временный C-RNTI становится постоянным C-RNTI идентификатором.C-RNTI
Идентификатор C-RNTI (Cell RNTI) используется для передачи данных, когда мобильная станция находится в активном состоянии и подключена к сети (RRC Connected). Также этот идентификатор используется для скремблирования данных, передоваемых по каналам PDSCH и PUSCH. Во время процедуры хэндовера мобильной станции назначается новое значение идентификатора C-RNTI (так как значения данного идентификатора уникально только в пределах одной соты).SPS-RNTI
Идентификатор SPS-RNTI (Semi Persistent Scheduling) назначается мобильной станции в сообщениях RRC Connection Setup или RRC Connection Reconfiguration. Данный идентификатор используется тогда, когда происходит выделение радиоресурса мобильной станции на несколько TTI вперед. Таким образом снижается объем конторольной информации, которую необходимо передавать.TPC-PUSCH-RNTI
Идентификатор TPC-PUSCH-RNTI (Transmit Power Control PUSCH RNTI) используется для управления мощностью передачи канала PUSCH. Данный идентификатор не имеет отношения ни к логическим, ни к транспортным каналам, так как команды управления мощностью включаются прямо в DCI. Значение TPC-PUSCH-RNTI присваивается в сообщениях RRC Connection Setup или RRC Connection Reconfiguration.TPC-PUCCH-RNTI
Идентификатор TPC-PUCCH-RNTI (Transmit Power Control PUCCH RNTI) используется для управления мощностью передачи канала PUCCH. Данный идентификатор не имеет отношения ни к логическим, ни к транспортным каналам, так как команды управления мощностью включаются прямо в DCI. Значение TPC-PUCCH-RNTI присваивается в сообщениях RRC Connection Setup или RRC Connection Reconfiguration.Идентификаторы UE в опорной сети
M-TMSI
Идентификатор M-TMSI (MME Temporary Mobile Subscriber Identity) используется для маркировки мобильной станции в пределах одного MME. Значение этого идентификатора выдается MME в сообщениях Attach Accept или Tracking Area Update Accept и его длина составляет 32 бита.S-TMSI

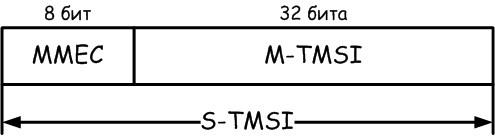

Идентификатор S-TMSI (SAE Temporary Mobile Subscriber Identity) используется для маркировки мобильной станции в пределах группы MME. Этот идентификатор является составным и включает в себя MMEC (MME Code) и M-TSMI. MMEC определяет MME в рамках группы.
Значение S-TMSI - это укороченное значение GUTI идентификатора (см. ниже). S-TMSI имеет размер в 40 бит и используется во время процедур пейджинга (если этот идентификатор не доступен, то будет использоваться IMSI).
GUTI

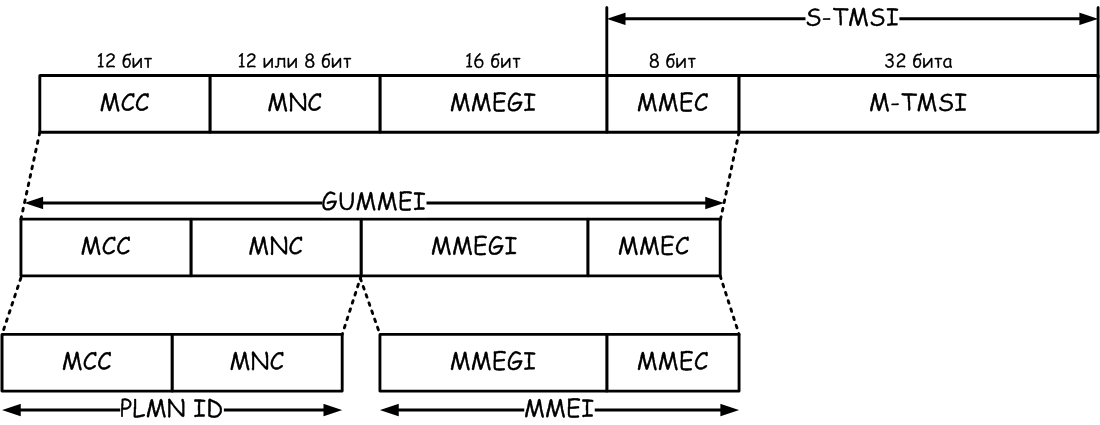

Идентификатор GUTI (Globally Unique Temporary UE Identity) является временным глобальным идентификатором. Этот идентификатор состоит из трех частей:- PLMN (Public Land Mobile Network) - глобальный идентификатор сети
- MMEI (MME Identity) - определяет MME в сети с соответствующим PLMN
- M-TMSI - определяет мобильную станцию в рамках MME
Идентификатор PLMN состоит из MCC (Mobile Country Code) и MNC (Mobile Network Code). Значения MCC задаются ITU-T Recommendation E.212 и состоят из трех десятизначных цифр. Например, для России этот идентификатор равен 250. MNC - это код сети, может содержать две или три десятизначных цифры. Например, для Мегафона этот код равен 02.
Идентификатор MMEI состоит из MMEGI (MME Group ID) и MME Code (MMEC). Значение MMEGI является уникальным в пределах PLMN, а значение MMEC является уникальным в пределах MMEGI.
IMSI

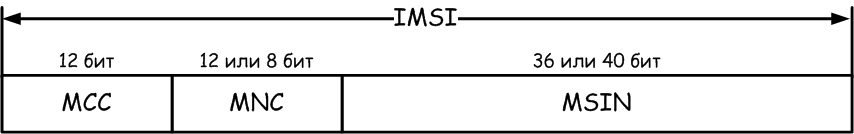

Идентификатор IMSI (International Mobile Subscriber Identity) является постоянным глобальным пользовательским идентификатором, который закреплен за сим-картой. Структура IMSI определена ITU-T Recommendation E.212 и состоит из следующих частей:- MCC
- MNC
- MSIN (Mobile Subscriber Identification Number) - определяет номер клиента и назначается оператором связи. Может быть 9 (если MNC содержит 3 цифры) или 10 (если MNC содержит 2 цифры) цифр.
