Блок служебной информации - Master Information Block (MIB)

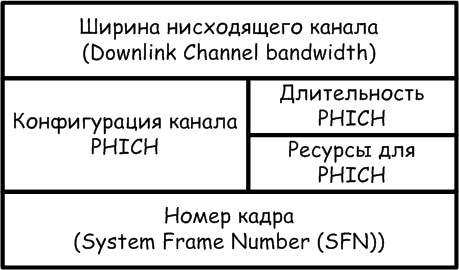

Master Information Block (MIB) является первым блоком системной информации, который должна принять мобильная станция, чтобы подключиться к LTE сети. Данный блок передается по физическому каналу PBCH (Physical Broadcast Channel). Блок системной информации MIB может быть полностью получен в каждом радио кадре (фрейме), то есть каждые 10 мс. При этом, с целью повысить надежность передачи этого блока системной информации добавляется большая избыточность на этапе кодирования. Ниже приводится список элементов, которые содержит в себе MIB.
Рассмотрим каждый элемент подробнее.
- Ширина нисходящего канала указывается в количестве ресурсных блоков (Resource Blocks - RB). Соответственно, могут быть указаны значения: 6, 15, 25, 50, 75 и 100. Прочитав эту информацию, мобильная станция может найти каналы PHICH (подтверждения HARQ) и PDCCH (расписание передач). После этого мобильная станция может определить в каких ресурсных блоках будут передаваться остальные блоки системной информации.
- Конфигурация канала PHICH определяется двумя параметрами: длительностью (может быть 'normal' и 'extended') и количеством ресурсов, которые отводятся под передачу этого канала (PHICH Group Scaling Factor, может быть 1/6, 1/2, 1 и 2).
- Номер кадра (System Frame Number - SFN), где передаются старшие 8 бит номер кадра. Всего номер кадра состоит из 10 бит и может принимать значения от 0 до 1023.
