Передача служебной информации в LTE
Для корректного и эффективного функционирования сети LTE базовая станция (eNB) передает необходимые конфигурационные параметры по радиоинтерфейсу всем мобильным станциям (UE), находящимся в соте. К таким параметрам относится информация о полосе канала (bandwidth), различные параметры, которые используются мобильной станцией при выборе соты для подключения, настройки канала множественного доступа (PRACH - Physical Random Access Channel), значения всевозможных таймеров и множество другой информации.

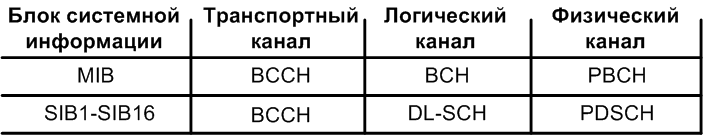

Системная информация передается в Master Information Block (MIB) и System Information Blocks (SIB) блоках. Ниже на рисунке обозначены логические, транспортные и физические каналы, которые используются для передачи MIB и различных SIB.
Как видно из рисунка только Master Information Block (MIB) передается по транспортному каналу BCH (Broadcast Channel) и физическому каналу PBCH (Physical Broadcast Channel). Все остальные блоки системной информации - SIB1-SIB16 передаются по цепочке DL-SCH (Downlink Shared Channel) - PDSCH (Physical Downlink Shared Chennel). При этом, следует отметить, что для передачи блока SIB1 введено специальное RRC сообщение.
В спецификациях 3GPP четко задаются ресурсные блоки, которые используются для передачи блока системной информации MIB. Поэтому никакой дополнительной информации для того, чтобы мобильные станции успешно прочитали MIB, передавать не нужно. Для деталей передачи MIB см. канал PBCH.
В отличие от MIB, для передачи блоков системной информации SIB могут использоваться различные ресурсы, отведенные под физический канал PDSCH. Соответсвенно, для того, чтобы мобильные станции смогли корректно принять блоки системной информации SIB, необходимо сообщить какие именно ресурсные блоки содержат SIB блоки. Для этого используется канал PDCCH (Physical Downlink Control Channel). Так как блоки системной информации SIB являются общей информацией для всех мобильных станций, данные о местоположении этих блоков в канале PDCCH скремблируются специальным RNTI, который называется SI-RNTI (System Information RNTI). Значение SI-RNTI согласно стандарту равно FFFF.
Одной из задач базовой станции является выделение ресурсов для передачи блоков системной информации (MIB, SIBs) с необходимой периодичностью. Периодичность передачи блоков MIB и SIB1 задается спецификациями 3GPP. Периодичность передачи остальных блоков системной информации может быть различной и определяется производителем оборудования или конфигурационными параметрами.

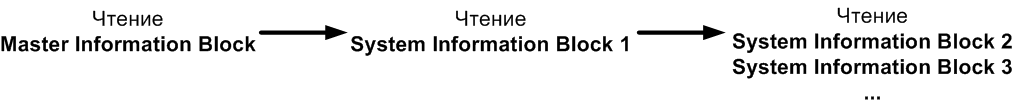

В начале работы мобильная станция должна прочитать блок системной информации MIB. После этого, она имеет всю необходимую информацию для нахождения блока системной информации SIB1. В свою очередь блок системной информации SIB1 содержит данные о периодах передачи всех остальных блоков системной информации. Соответственно, общая схема выглядит следующим образом:
Передача блоков системной информации (MIB и всех SIB) осуществляется с использованием прозрачного режима на уровне RLC (так называемый transparent mode).
